点击图片查看原图喷浆护壁支护施工工艺
、土钉墙施工与土方开挖工艺关系
基坑土方分层分段开挖，挖好 层(段)就做 层(段)土钉墙围护，上层土钉墙完成前不得进行下层土方开挖。尽量减少基坑原土壁裸露的时间。
基坑原土壁裸露有可能出现以下三种情况:
(1) 人工修坡后边坡稳定
(2)人工修坡后边坡基本稳定，局部有坍塌现象
(3) 土方开挖产生坍塌
若出现土方坍塌，立即停止开挖，小面各坍塌采用人工修补，若大面积坍
塌则立即采取用挖士机复回土，待设计、业主、监理、施工单位制定出可行方
案后再继续开挖。混凝土湿喷车http://www.hnwbzn.cn/Products-shuangpentoupenjiangche.html
根据基坑底设计标高与原始场地标高，本基坑开挖深度平均7.0米， 固本基坑土方开挖分三层， -层挖至-2. 5m、 二层挖至-5. 0m、 三层挖至-7.0m。
二、基坑土钉墙主要项目施工方法
(1) 施工顺序
根据土方开挖，随时跟进.湿喷台车 http://www.hnwbzn.cn/Products-hunningtupenjiangjizu.html
(2) 放坡、修坡
基坑分三层开挖，故基坑壁按三次放坡，每次放坡坡度1: 0.2，对开挖后的边坡段，用铲锹进行切削清坡，施工人员跟班与挖土机配合作业。
(3) 锚钉制作、施打湿喷机械手http://www.hnwbzn.cn/Products-hunningtupenjiangji.html
①锚钉:采用中22、Φ18钢筋制成，Φ22钢筋在-2.5m植入深度10.0m
Φ18钢筋在5.0m处植入
②用洛阳铲打孔，随时观察并校正，使之平直 锚入壁坡。
③锚钉设置间距:两排错开梅花状布置@2000mm; 围钢管锚钉注浆:水泥浆按M10标准拌制，注浆完毕立即用水泥袋将锚钉端部进行封堵。
(4)钢筋网片安装
①在喷射混凝土前，面层内的钢筋网片应牢周固定在边壁上并符合规定
的保护层厚度要求， 般≥25m。
②钢筋采用(Q235)Φ6.5，-2.5m以上钢筋间距@ 150*150-2.5m以下至槽
底钢筋间距@ 200*200
③钢筋网片可用焊接或绑扎而成，钢筋网铺设时征边的搭接长度不应小于 个网格边长或200mm, (上下坡钢筋的绑扎300mm )
(5) 锚钉端部焊接、加固
锚筋端部应与加强筋、钢筋网片及垫块等相互焊楼。由里向外依次为:钢筋网片、水平加强筋、端头井字垫块。
(6) 喷射细石砼面层
①喷射砼的强度等 为C20，厚度为80mm，其配合比为水泥:砂:细石:水=1: 2: 2:0.45: 水泥为普通硅酸盐425 ，碎石 大粒径不超过15mm,砂为中粗黄砂。

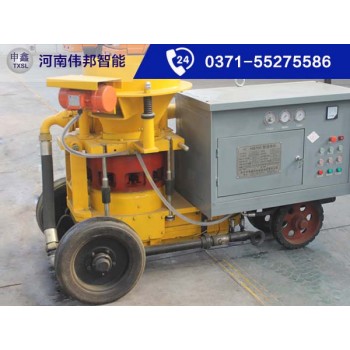

②湿喷机喷射顺序是由上而下，喷头与受喷面距离控制在1m左右，喷射方向垂直于受喷面。在钢筋部位，应 喷填钢筋和锚钉后方，然后再喷射其前方， 以免其后出空隙。
③喷射面宜二次喷射， 次喷射厚度在50mm左右，在 次砼层初凝
前进行二次喷射。
④在继续下层喷射作业时，清除施工缝接合面上浮浆层和松散碎石，并喷
水使之湿润。
